Expansionsgefäße für kältetechnische Anlagen
(Kaltwasseranlagen, Kaltwassersätze)

Sicherheitsexpansionsgefäße der Serie Elko-flex Eder Cool sind speziell für den Einsatz in kältetechnischen Anlagen (Kaltwasseranlagen, Kaltwassersätze) konzipiert.

Die eingebauten Membranen sind beständig gegen gängige Frostschutzmittel auf Glykol-Basis. Der Anschlussflansch ist in Edelstahl ausgeführt.

Eine ausreichende Dimensionierung sorgt für die Einhaltung der Druckgrenzen über den gesamten Temperaturbereich und garantiert einen störungsfreien Betrieb.

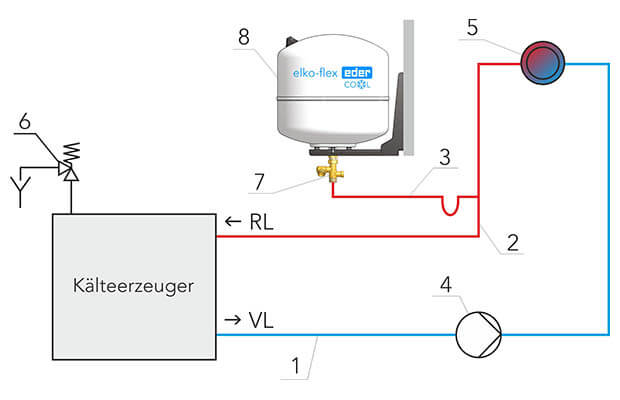

Expansionsgefaß in Kalteanlagen

Beispiel:
Elko-flex Eder Cool Expansionsgefäß

  1. Anlagenvorlauf
  2. Anlagenrücklauf
  3. Expansionsleitung
  4. Umwälzpumpe
  5. Verbraucher
  6. Sicherheitsventil
  7. Elko-flex Eder Wartungseinheit
  8. Elko-flex Eder Cool Expansionsgefäß

Das elko-flex eder Cool Sicherheitsexpansionsgefäß ist zur Wandmontage vorgesehen. Die Einbindung erfolgt grundsätzlich mit dem Anschluss nach unten über eine Rohrschleife in den Anlagenrücklauf. Bei Kaltwasseranlagen wird dadurch sichergestellt, dass die thermische Belastung der Membrane in Folge zu kalter Temperaturenamgeringsten ist.

Die Einsatztemperatur von elko-flex eder Cool Sicherheitsexpansionsgefäßen liegt zwischen -10 °C und +70 °C. Außerhalb dieses Einsatzbereichs ist das Gefäß mit einem EV Vorschaltgefäß abzusichern.

Die Expansionsleitung ist so zu verlegen, dass keine Luftpolster eingeschlossen werden können. Andernfalls ist eine geeignete Entlüftungsmöglichkeit vorzusehen. Das Gefäß muss über eine Wartungseinheit angeschlossen werden, um eine Wartung ohne Entleeren der Anlage zu ermöglichen.

Expansionsgefäße von Eder-Spirotech

Erstinbetriebnahme & Wartung ein Eder Expansionsgefaß

Bei der Inbetriebnahme und Wartung von Eder Sicherheitsexpansionsfäßen ist es wichtig, folgende Punkte zu berücksichtigen:

  • Berechnung des minimalen Gasversorgungsdrucks,
  • Vordruck richtig einstellen,
  • Überprüfung des Ausdehnungsgefäßes alle 2 Jahre

In den folgenden Videos zeigen wir Ihnen, wie Sie ein elko-flex Expansionsgefäß in Betrieb nehmen und warten.

Erstinbetriebnahme Expansionsgefaß

Wartung Expansionsgefaß

Haben Sie Fragen zur Dimensionierung unsere Expansionsgefäße?

Elko-online Tool

Mit unseren (online) Tool Elko-online bieten wir Ihnen die Möglichkeit, die Dimensionierung, die Expansionsgefäße oder Expansionsautomaten nach aktuellstem Normstandard EN12828:2013 auszulegen.

Elko-online

Handbuch für Expansionsgefäße

Weitere Information zur Berechnung der Dimensionierung das Expansionsgefäß und finden Sie auch in unserem Handbuch für Expansionsgefäße. Da finden Sie auch technische Information über unsere Produkte und Zubehör.

Handbuch für Expansionsgefäße
